Overview

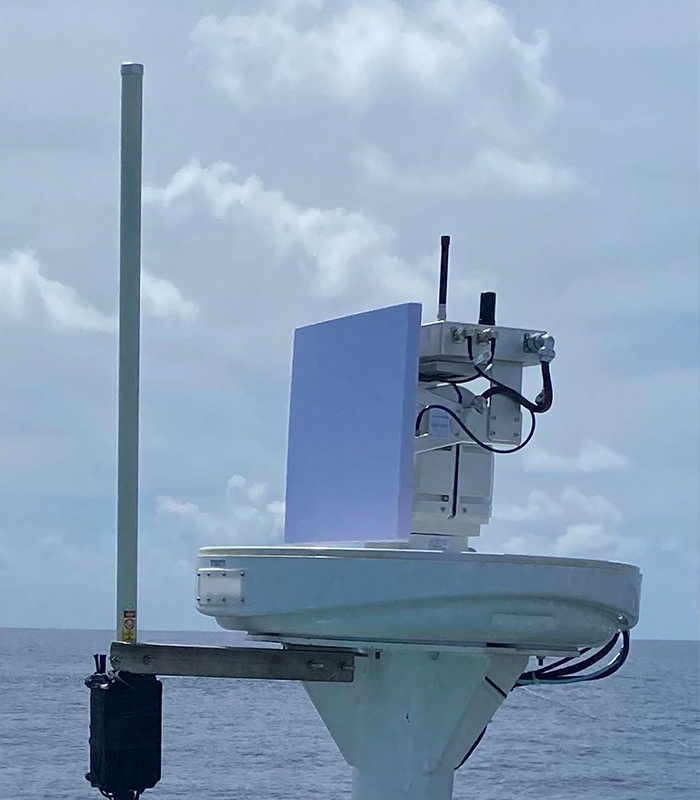

Auto Tracking Antenna is the key component of communication between ground station system and UAV system.
As the data transmission channel between UAV and charging terminal, it realizes downlink receiving of UAV real-time flight data and load video data, and real-time sending of control instructions of charging terminal.
자동 추적 안테나는 지상국 시스템과 UAV 시스템 간 통신의 핵심 요소입니다. UAV와 충전 단말 간의 데이터 전송 채널로서,
UAV 실시간 비행 데이터 및 부하 영상 데이터의 하향링크 수신, 충전 단말의 제어 명령의 실시간 전송을 실현합니다.
Technical Specifications
기술 사양
The main performance
-
Response speed
Heading: 1.8~48° /s
Pitch: 1.8~36° /s -
Tracking Angle
Course: N x 360 °
Pitch: 0° ~90°
Electrical characteristics
- Communication interface RJ45 network
- Types of communication UDP communication
- The input voltage DC 24V (±4V)
- The power consumption of the system 100w or less
-
Continuous working time
- 8hPortable power supply is standard
Environmental adaptability
- Suitable temperature - 20 ℃ to 50 ℃
- Protection grade IP55
Equipment weight
- System weight 49.5 kg or less
-
Shipping weight
- 66 kg or less Including special aviation case
- 10 kg or less Special tripod
The equipment size
-
The equipment size
- 940 * 365 * 735 mm The turret outline
-
Packing size
- 850 * 600 * 600 mm Flight case
- 1055 * 240 * 240 mm Turret tripod
메인 성능
-
반응속도
헤딩: 1.8~48° /s
피치: 1.8~36° /s -
추적 각도
방위: N x 360 °
피치: 0° ~90°
전원 특징
- 통신 인터페이스 RJ45 네트워크
- 통신 타입 UDP 통신
- 입력전압 DC 24V (±4V)
- 시스템 소비전력 100w 혹은 보다낮음
-
연속 사용 시간
- 8시간휴대용 전원공급 기본제공
환경적응성
- 적정 온도 - 20 ℃ ~ 50 ℃
- 방수등급 IP55
무게
- 장비 무게 49.5kg 혹은 보다낮음
-
배송 무게
- 66kg 혹은 보다낮음 항공 케이스 포함
- 10kg 혹은 보다낮음특수 삼각대
장비 사이즈
-
장비 사이즈
- 940 * 365 * 735 mm 안테나 외형
-
패킹사이즈
- 850 * 600 * 600 mm 케이스
- 1055 * 240 * 240 mm 안테나 삼각대
